납을 첨가한 광선인 250V 0.12A 폴리스위치 리셋 가능 퓨즈 아날로그

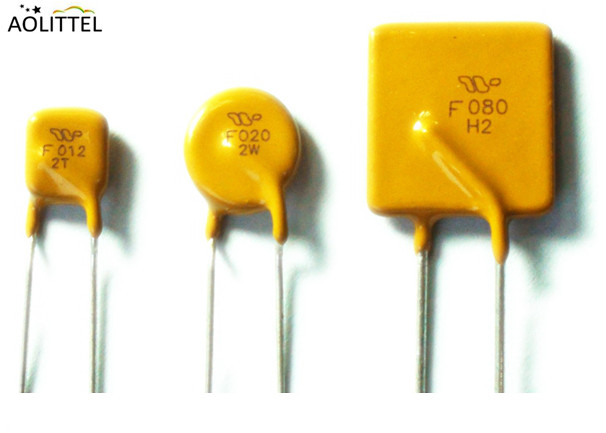

TE 연결성 폴리스위치 아날로그 광선의 납을 첨가한 PTC 리셋 가능 퓨즈 TRF012 250V 0.12A
도입
과전류 보호는 전기 장치의 가장 기초 필수품입니다. 그러나, 많은 사람들은 퓨즈와 가구 회로 차단기와 친하지만, 그러나 그들의 소수가 친밀히 전자공학 보드에서 발견되는 그런 종류의 과전류 보호 데비치스-아오 리트텔 PTC 리셋 가능 퓨즈와 친합니다. 그러나 전혀 종합 목록, 3개 종류의 전자에서 과전류보호 장치가 근본적으로 있습니다. 정교화를 증가시키는 것의 순서로 그들은 다음과 같습니다 :
오우 원-샷 퓨즈 (일회용 퓨즈가 정상적으로 SMD 퓨즈, 글라스 퓨즈, 세라믹 퓨즈, 서브미니어처 퓨즈를 불렀습니다)
오우 전류 제한 소자 PTC 리셋 가능 퓨즈
오우 전자 퓨즈 (eFuses)
______________________________________________________________________________
다운로드________
| PTC 리셋 가능 퓨즈 가족 구성원 | ||
| 아니오. | 전압 | 시리즈 |
| 1 | 16V | TRA |
| 2 | 30V | TRB |
| 3 | 60V/72V | TRC |
| 4 | 90V/120V | TRE |
| 5 | 240V/265V | TRM |
| 6 | 250V | TRF |
| 7 | 600V | TRG |
장점
오우 0.02 - 2A 유지 전류 범위, 60VDC 동작 전압
오우 250VAC 일시정지 평가
오우는 여행에 시간을 금식시킵니다
포장된 오우와 이용 가능한 정렬된 좁은 저항 범위
순응한 오우 로에스, 리드프리와 할로겐-F
오우 광선 납을 첨가한 장치
오우 큐어드된, 재료를 격리하는 난연제 에폭시 폴리머는 UL 94V-0 요구조건을 충족시킵니다
오우 대량 패키지 또는 대부분의 모델들 위의 테이프와 이용 가능한 릴
오우 대리점 공인 : UL, CUL, TUV, ROHS, CTI
오우는 통신 네트워크 장비가 ITU K.20과 K.21에 명시된 보호 요구를 충족시킬 수 있도록 도와 주곤 했습니다.
오우 지정 ISO/TS16949 : 2009년 / IATF16949 / AEC-Q200 품질 경영 시스템
애플리케이션
거의 어딘가에 다음을 포함하여 DC60V에 달하는, 저전압 전원공급기와 보호받을 부하가 있습니다 :
- 보안과 화재 경보 시스템
- 아날로그와 디지털 회선 카드
- 모뎀과 DSL
전기 특성
| 약속 어음 | IH, (A) | 그것, (A) | Vmax, (v) | Imax, (A) | Vmax, (v) | (A) | (Sec.) | Pd typ(W) | Rmin | Rmin | R1max |
| TRF002 | 0.020 | 0.045 | 60 | 3.0 | 250 | 1.0 | 0.1 | 1.0 | 65 | 145 | 240 |
| TRF004 | 0.040 | 0.080 | 60 | 3.0 | 250 | 0.50 | 1.0 | 1.0 | 24.0 | 65.0 | 97.5 |
| TRF006 | 0.060 | 0.120 | 60 | 3.0 | 250 | 0.50 | 2.0 | 1.0 | 22.0 | 36.0 | 56.0 |
| TRF008 | 0.080 | 0.160 | 60 | 3.0 | 250 | 0.35 | 4.0 | 1.0 | 14.0 | 22.0 | 33.0 |
| TRF009 | 0.09 | 0.22 | 60 | 3.0 | 250 | 1.0 | 1.0 | 1.0 | 9.7 | 20.6 | 33.0 |
| TRF011 | 0.110 | 0.220 | 60 | 3.0 | 250 | 1.0 | 2.0 | 1.0 | 6.0 | 12.0 | 18.0 |
| TRF012 | 0.12 | 0.24 | 60 | 3.0 | 250 | 1.00 | 3.0 | 1.0 | 6.0 | 10.0 | 16.0 |
| TRF012U | 0.12 | 0.24 | 60 | 3.0 | 250 | 1.00 | 1.5 | 1.0 | 6.0 | 10.0 | 16.0 |
| TRF014 | 0.145 | 0.29 | 60 | 3.0 | 250 | 1.00 | 2.5 | 1.0 | 3.0 | 6.0 | 14.0 |
| TRF014U | 0.145 | 0.29 | 60 | 3.0 | 250 | 1.0 | 2.5 | 1.0 | 3.5 | 6.5 | 12.0 |
| TRF018 | 0.18 | 0.54 | 60 | 3.0 | 250 | 3.0 | 1.5 | 1.8 | 1.0 | 2.2 | 4.0 |
| TRF018U | 0.18 | 0.54 | 60 | 3.0 | 250 | 3.0 | 1.5 | 1.8 | 1.0 | 2.2 | 4.0 |
| TRF020 | 0.2 | 0.6 | 60 | 3.0 | 250 | 3.0 | 5.0 | 1.8 | 1.7 | 3.5 | 6.30 |
| TRF030 | 0.30 | 0.60 | 60 | 3.0 | 250 | 3.0 | 6.0 | 1.8 | 1.0 | 2.2 | 3.50 |
| TRF040 | 0.400 | 0.800 | 60 | 5.5 | 250 | 3.0 | 8 | 1.8 | 0.80 | 1.60 | 3.20 |
| TRF050 | 0.50 | 1.00 | 60 | 6.0 | 250 | 3.0 | 10 | 3.0 | 0.56 | 1.40 | 2.52 |
| TRF060 | 0.60 | 1.20 | 60 | 7.0 | 250 | 3.0 | 12 | 3.2 | 0.40 | 1.10 | 2.16 |
| TRF080 | 0.80 | 1.60 | 60 | 8.0 | 250 | 4.0 | 18 | 3.6 | 0.32 | 0.80 | 1.44 |
| TRF100 | 1.00 | 2.00 | 60 | 10.0 | 250 | 5.0 | 21 | 2.9 | 0.22 | 0.50 | 0.90 |
| TRF200 | 2.00 | 4.00 | 60 | 10.0 | 250 | 10.0 | 28 | 4.5 | 0.09 | 0.16 | 0.26 |
Ｕ 접미사는 절연 코팅 없이 제품을 보여줍니다.
제품이 (유닛을 치수화하고 표시합니다 : 밀리미터)
| 약속 어음 | A | 비 | Ｃ | Ｄ | Ｅ | 물리적 특성 | ||
| 맥스. | 맥스. | Typ. | 민. | 맥스. | 방식 | 리드 Φ 밀리미터 | 재료 | |
| TRF002 | 7.4 | 12.7 | 5.1 | 7.6 | 4.5 | 1 | 0.5 | CP |
| TRF004 | 5.8 | 9.9 | 5.1 | 7.6 | 4.5 | 1 | 0.5 | CP |
| TRF006 | 5.8 | 9.9 | 5.1 | 7.6 | 4.5 | 1 | 0.6 | 스킨 / Cu |
| TRF008 | 7.4 | 12.7 | 5.1 | 7.6 | 4.5 | 1 | 0.6 | 스킨 / Cu |
| TRF009 | 7.4 | 12.7 | 5.1 | 7.6 | 4.5 | 1 | 0.6 | 스킨 / Cu |
| TRF011 | 6.5 | 11.0 | 5.1 | 5.0 | 4.5 | 2 | 0.6 | 스킨 / Cu |
| TRF012 | 6.8 | 12.0 | 5.1 | 7.6 | 4.5 | 2 | 0.6 | 스킨 / Cu |
| TRF012U | 6.8 | 12.0 | 5.1 | 7.6 | 4.5 | 2 | 0.6 | 스킨 / Cu |
| TRF014 | 6.5 | 11.0 | 5.1 | 5.0 | 4.5 | 2 | 0.6 | 스킨 / Cu |
| TRF014U | 6.0 | 10.0 | 5.1 | 4.7 | 4.5 | 2 | 0.6 | 스킨 / Cu |
| TRF018 | 10.2 | 14.5 | 5.1 | 7.6 | 4.5 | 1 | 0.6 | 스킨 / Cu |
| TRF018U | 10.2 | 14.5 | 5.1 | 7.6 | 4.5 | 1 | 0.6 | 스킨 / Cu |
| TRF020 | 10.5 | 17.0 | 5.1 | 7.6 | 4.5 | 1 | 0.6 | 스킨 / Cu |
| TRF030 | 11.0 | 16.8 | 5.1 | 7.6 | 4.5 | 1 | 0.6 | 스킨 / Cu |
| TRF040 | 11.7 | 17.0 | 5.1 | 7.6 | 3.8 | 1 | 0.6 | 스킨 / Cu |
| TRF050 | 13.0 | 18.0 | 5.1 | 7.6 | 3.8 | 2 | 0.6 | 스킨 / Cu |
| TRF060 | 14.0 | 19.5 | 5.1 | 7.6 | 3.8 | 2 | 0.6 | 스킨 / Cu |
| TRF080 | 16.3 | 21.3 | 5.1 | 7.6 | 3.8 | 3 | 0.8 | 스킨 / Cu |
| TRF100 | 17.8 | 22.9 | 5.1 | 7.6 | 3.8 | 3 | 0.8 | 스킨 / Cu |
| TRF200 | 28.4 | 33.5 | 10.2 | 7.6 | 3.8 | 3 | 0.8 | 스킨 / Cu |
온도 리레이팅
| 약속 어음 | 다양한 동작 대기온도에 있는 홀드 전류 | ||||||||
| -40C | -20C | 0C | 25C | 40C | 50C | 60C | 70C | 85C | |
| TRF002 | 0.031 | 0.028 | 0.023 | 0.020 | 0.017 | 0.015 | 0.013 | 0.011 | 0.008 |
| TRF004 | 0.062 | 0.055 | 0.048 | 0.040 | 0.033 | 0.029 | 0.026 | 0.022 | 0.017 |
| TRF006 | 0.093 | 0.075 | 0.071 | 0.06 | 0.05 | 0.044 | 0.038 | 0.033 | 0.025 |
| TRF008 | 0.124 | 0.110 | 0.095 | 0.080 | 0.066 | 0.059 | 0.051 | 0.044 | 0.033 |
| TRF009 | 0.140 | 0.124 | 0.110 | 0.090 | 0.075 | 0.068 | 0.058 | 0.050 | 0.038 |
| TRF011 | 0.171 | 0.151 | 0.131 | 0.110 | 0.091 | 0.081 | 0.071 | 0.061 | 0.046 |
| TRF012(U) | 0.186 | 0.165 | 0.143 | 0.120 | 0.099 | 0.088 | 0.077 | 0.066 | 0.050 |
| TRF014(U) | 0.225 | 0.199 | 0.172 | 0.145 | 0.119 | 0.106 | 0.093 | 0.080 | 0.060 |
| TRF018(U) | 0.269 | 0.240 | 0.211 | 0.180 | 0.153 | 0.138 | 0.123 | 0.109 | 0.087 |
| TRF020 | 0.310 | 0.275 | 0.237 | 0.200 | 0.165 | 0.147 | 0.128 | 0.110 | 0.082 |
| TRF030 | 0.465 | 0.413 | 0.356 | 0.300 | 0.248 | 0.221 | 0.192 | 0.165 | 0.123 |
| TRF040 | 0.620 | 0.550 | 0.475 | 0.400 | 0.33 | 0.295 | 0.255 | 0.220 | 0.165 |
| TRF050 | 0.775 | 0.688 | 0.594 | 0.500 | 0.412 | 0.366 | 0.319 | 0.275 | 0.206 |
| TRF060 | 0.930 | 0.825 | 0.710 | 0.600 | 0.495 | 0.443 | 0.393 | 0.330 | 0.246 |
| TRF080 | 1.240 | 1.100 | 0.950 | 0.800 | 0.660 | 0.590 | 0.510 | 0.440 | 0.330 |
| TRF100 | 1.55 | 1.38 | 1.19 | 1.00 | 0.83 | 0.74 | 0.64 | 0.55 | 0.41 |
| TRF200 | 3.10 | 2.75 | 2.38 | 2.00 | 1.65 | 1.48 | 1.28 | 1.10 | 0.83 |
평균 시간 전류곡선과 기온 리레이팅 곡선 성능은 수 또는 변수에 의해 영향을 받고 이러한 곡선이 단지 유도로서 공급했습니다. 고객은 그들의 앱의 성능을 검증하여야 합니다.
| 곡선 선임 | 나는 (A)를 잡습니다 |
| A | 0.18 |
| 비 | 0.145 |
| Ｃ | 0.12 |
| Ｄ | 0.80 |
전형적 시간이 25C에 작동합니다
트립 곡선에 대한 타임즈 지는 장치의 전형적 성능을 자극적 애플리케이션 환경에서 표현합니다. 특별한 고객 애플리케이션의 실제 성과는 다른 변수의 영향에 기인한 이러한 가치와 다를 수 있습니다.
패키지 정보
한 : 크기
| 부품번호 | Q'ty/Bag |
| TRF002-TRF040 | 1000 PC |
| TRF050-TRF100 | 500 PC |
| TRF200 | 200 PC |
TRF012 : 카톤 박스, 6.5개 킬로그램 / 카톤 박스 당 20000 조각
비 : 테이프와 릴 상술
장치는 EIA468-B/IEC286-2 표준을 사용하여 녹화했습니다.
물리 사양
| 납 재료 | CP 또는 스킨 / Cu |
| 솔더링 특성 | MIL-STD-202 당 납땜성, 방법 208 |
| 절연재 | 쿠레드, 난연제 에폭시 폴리머는 UL94V-0 요구조건을 충족시킵니다. |
환경 규격
| 작동 / 저장 온도 | +85' Ｃ에 대한 -40' Ｃ |
| 트립된 상태에서 최대 기기 표면 온도 | 125' Ｃ |
| 수동적 노화 | 65' C/85' Ｃ, 1000 시간 |
| 습도 노화 | +85' Ｃ, 85% R.H,.1000 시간 |
| 열 충격 |
MIL-STD-202, 방법 107 -55' Ｃ 10 번에 대한 +125' Ｃ |
| 용매저항 | MIL-STD-202, 방법 215 |
| 수분 세시티비티 수준 | 레벨 1, J-STD-020 |
텔레콤과 네트워크 응용프로그램을 위한 기관들 상술 선택 가이드
| 힘 | 전광 | 전원 크로스 |
|
TRF012 TRF014 |
ITU K.20/21/45 - 1.5kV 10/700μs ITU K.20/21/45 - 4kV 10/700μs* |
ITU K.20/21/45 - 230Vac, 10Ω ITU K.20/21/45 - 600Vac, 600Ω |
| TRF018 |
ITU K.20/21/45 - 1.5kV 10/700μs ITU K.20/21/45 - 4kV 10/700μs* 텔코디아 GR - 974 - 1.0kV 10/1000μs |
ITU K.20/21/45 - 230Vac, 10Ω ITU K.20/21/45 - 600Vac, 600Ω 텔코디아 GR - 974- 283Vac, 10A |
*Devices는 독립적으로 어떠한 특정 기능에 사용하기 위해 평가받고 시험되어야 합니다
보호 신청 안내
| 지역 / 상술 | 애플리케이션 | 장치 선택 |
| 남아메리카 / 아시아 / 유럽 ITU K.45 |
*Access 네트워크 장비 원격 단자 중계기 교차한 완 장비는 -연결시키 |
TRF018 TRF018U TRF014 TRF014U TRF012 TRF012U |
| 남아메리카 / 아시아 / 유럽 ITU K.21 |
고객과 IT 장비 아날로그 모뎀 ADSL, 멀티 DSL 전화기 세트, PBX 시스템 인터넷 장비 포스 터미널 |
TRF018 TRF018U TRF014 TRF014U TRF012 TRF012U |
| 남아메리카 / 아시아 / 유럽 ITU K.20 |
교환국 포츠 / ISDN 라인카드 T1/E1/J1 라인카드 ADSL / 초고속 디지털 가입자 회선 분배기 SU / DSU |
TRF018 TRF018U TRF014 TRF014U TRF012 TRF012U |
| 북아메리카 텔코디아 GR-974 |
*Primary 보호 모듈 DF 모듈 네트워크 인터페이스 |
TRF018 TRF018U TRF014 TRF014U TRF012 TRF012U
|
| 남아메리카 / 아시아 / 유럽 ITU K.20 | ||
| 북아메리카 텔코디아 GR-1089 |
*Intrabuilding 통신 시스템 VOIP 카드인 LAN 로컬 루프 핸드셋 |
TRF018 TRF018U TRF014 TRF014U TRF012 TRF012U
|
| 남아메리카 / 아시아 / 유럽 ITU K.20과 K.21 | ||
|
LAN 인틀라빌딩 전원 크로스 보호 LAN 장비, 인터넷 전화 단말 |
TRF018 TRF018U TRF014 TRF014U TRF012 TRF012U |
기술의 비교
원샷 퓨즈 (일회용 퓨즈가 정상적으로 SMD 퓨즈, 유리 퓨즈를 불렀습니다, 세라믹 퓨즈, 금속 링크의 용융을 기반으로 하는 서브미니어처 퓨즈, 온도 퓨즈 기타 등등이) 한 개의고 전류 행사 뒤에 대체되어야만 합니다. 그들은 일반적으로 간단한 장치가 이치에 맞는 LED 전구와 같은 앱에서 나타납니다. LED 전구를 위해 단지 파열된 퓨즈의 솔루션은 또 다른 전구를 구입하는 것입니다. 그것은 작은 비용이고 아마 비포장 퓨즈로 이어지는 결점이 어쨌든 전구을 대체를 요구합니다. PTC 리셋 가능 퓨즈는 원샷 퓨즈로부터 증가입니다. 단락 회로가 발생할 때, 그들은 저저항 상태에서부터 높은 저항 상태까지 뜨거워지고, 변화합니다. 그들이 냉각될 수 있게 허락하는 것 (일반적으로 권력을 제거하는 것에 의해) 그들을 저저항 상태로 리셋합니다.
리셋테이블 PTC 퓨즈는 양쪽 세라믹 (CPTC)와 폴리머 (PPTC) 타입에 들어옵니다. 세라믹 타입은 저항이 작동한 후 매우 변하지 않아야 하는 텔레콤과 같은 민감한 애플리케이션 공간에서 사용됩니다. 폴리머 유형은 많은 일반적인 전자공학 응용에서 사용되고, 때때로 선택적으로 리셋 가능 퓨즈 또는 폴리스위치. here,a 폴리머 유형은 이퓨즈에 대하여 비교됩니다. 에퓨즈스는 단발 또는 PTC 퓨즈 보다 완전히 다른 작동원리를 이용합니다. 한계 전류 대신에 완전히 난방을 기반으로, 실제로 경향을 측정하고 경향이 지정 한계를 초과하면 에퓨즈스는 내부 스위치를 끕니다.
또한, 에퓨즈스가 반도체 직접 회로 장치이기 때문에 그들은 포함될 수 있는 기능의 과잉과 더불어 누전시키기 위한 빠른 (일반적으로 10 이하 Ｓ) 반응을 가지고 있습니다 :
오우 능력이 매개 변수의 최소 변화로 온도에 걸쳐 작동합니다
오우 결점 뒤에 있는 어떤 퇴보 ; 얼마나 많은 결점이 발생했는지에 온-레지스턴스는 달려있지 않습니다
오우 프로그램 가능한 전류 한계
오우는 장치에 돌기 위해, 핀을 가능하게 합니다
오우 결점은 어떤 것이 논리 또는 다른 전원 레일을 제어하기 위해 잘못되었다는 것을 암시하기 위해, 고정합니다
제한 유입 전류에, 오우 연시동
오볼타게는 전압 스파이크가 로드에 도달하는 것을 예방하기 위해, 고정시킵니다
래치 오프 또는 자동 재시도 중에서 오우 선택, 그렇게 전원을 끌 필요 없이 부하가 복구되면 모든 것이 재설정할 것이고
차단하는 오우 역류
그러나, 이퓨즈는 작동하기 위해 더 많은 단말기와 요구 바이어스 전류를 가지고 있는 것과 같은 거의 틀림없이 또한 소수의 단점을 가지고 있습니다.
가장 기본 수준에, 이퓨즈는 그것의 구조로 인해 적어도 3의 단말기를 요구합니다. 이것들은 입력과 출력과 땅입니다. 몇몇의 경우에 쉽 경로화하는 설계를 만들기 위해 2터미널 장치를 가지는게 나을 것입니다. 예를 들면, 접지 평면에 PTC를 연결할 필요가 있을 수는 없다.
또한, PTC 리셋 가능 퓨즈가 접지 핀을 요구하지 않기 때문에, 경향은 출력에 입력만을 흘러나옵니다. 이것은 어떤 바이어스 전류도 전혀 요구되지 않는 것을 의미합니다. 이것은 배터리로 움직이는 애플리케이션을 위한 명백한 장점입니다. 그러나, 최근 에퓨즈스는 상당히 바이어스 전류를 감소시켰습니다. 예를 들면, NIS5452가 꺼질 때, 그것의 바이어스 전류는 100 A 이하입니다. 그것의 전임자, NIS5135는 더 높게 10 번에 대해 바이어스 전류를 가지고 있습니다. 이퓨즈가 그것의 반도체 건축으로 인해 더 복잡하다는 것은 사실인 동안, 반도체 기술의 발전은 의미 심장하게 에퓨즈스의 규모와 그러므로 비용을 줄였습니다. 예를 들면, ON 반도체로부터의 첫번째 에퓨즈스 중 하나는 SOIC-8 (5 × 4 × 1.75 밀리미터) 패키지에 (계속) 30 Ｍ RDS로 NIS5112입니다. 대조적으로 다가올 NIS5020은 많은 더 작은 (3 × 3 × 1.0 밀리미터) DFN10 패키지에 있고, (계속) 절반의 RDS를 가지고 있습니다.
