상세 정보 |
|||
| 제품 유형: | CWF 정확성 스테인레스 강 NTC 극소 온도 센서 | R25(Ω): | 0.1K~1000KOhm |
|---|---|---|---|
| 적용: | 집의 에어콘, 자동차 공조 장치들, 냉장고, 온수기, 등. | 구조: | 에폭시 수지, 스테인레스 강, 구리, 알루미늄, 플라스틱, 벨소리 돌기 기타 등등. |
| 수감부: | NTC 서미스터 | 이름: | ntc 온도 감지기 |
| 하이 라이트: | ntc 10k 서미스터 온도 센서,극소 ntc 10k 서미스터 온도 센서,10KOhm 스테인레스 강 온도 센서 |
||
제품 설명
가전 제품류 NTC 10K 서미스터 온도 센서
가전 제품류를 위한 주문 제작된 CWF 정확성 스테인레스 강 NTC 극소 온도 센서 10KOhm 1%
인기 제품은 전시합니다

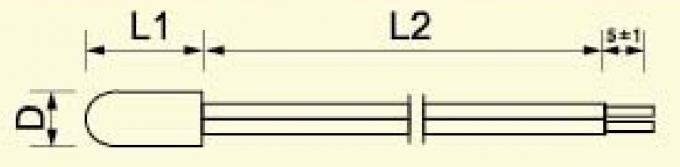

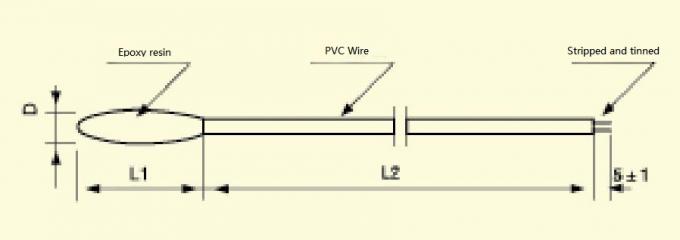

에폭시 수지로 포장된 a.CWF1
| 차원(MM) | 코드 | S1 | S2 | S3 | S4 | 기능 | 메인 애플리케이션 |
 |
드맥스 | 4 | 5 | 6 | 7 | 방습, 삼류 극장 콘탄트가 빨리 대응합니다 |
세대 공기 -온디션러, 냉각되세요. |
| L1max | 16 | 16 | 16 | 16 | |||
| 케이블 | 28# | 26# | 24# | 22# | |||
| L2 | 충고받습니다 | ||||||

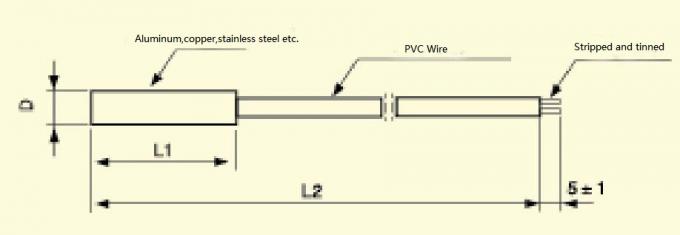

b.CWF2는 알루미늄, 구리, 스테인레스 강 기타 등등으로 포장되었습니다.
| 차원(MM) | 코드 | S1 | S2 | S3 | S4 | S5 | S6 | S7 | 기능 | 애플리케이션 |
|
드맥스 | 4 | 5 | 5 | 5 | 6 | 6 | 6 |
방습, 큰 계수, 우수한 안정성 |
의회 유지 공기 조화기는 히터를 냉동시킵니다 |
| L1max | 20 | 20 | 25 | 30 | 20 | 25 | 30 | |||
| L2 | 고객의 요구조건에 따르면 | |||||||||

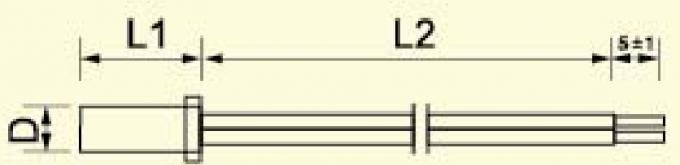

플라스틱으로 포장된 c.CWF3
| 차원(MM) | 코드 | S1 | S2 | S3 | S4 | 기능 | 애플리케이션 |
|
Ｄ | 3.5 | 4 | 5 | 6 |
방습, 우수한 밀착, 전압 내성 |
가구, 공기 -온디션러, 냉각되세요. |
| L1 | 15 | 15 | 15 | 20 | |||
| L2 | 고객에 의해 충고받습니다 | ||||||
|
Ｄ | 4 | 8 | 8 | |||
| L1 | 10 | 35 | 50 | ||||
| L2 | 고객에 의해 충고받습니다 | ||||||

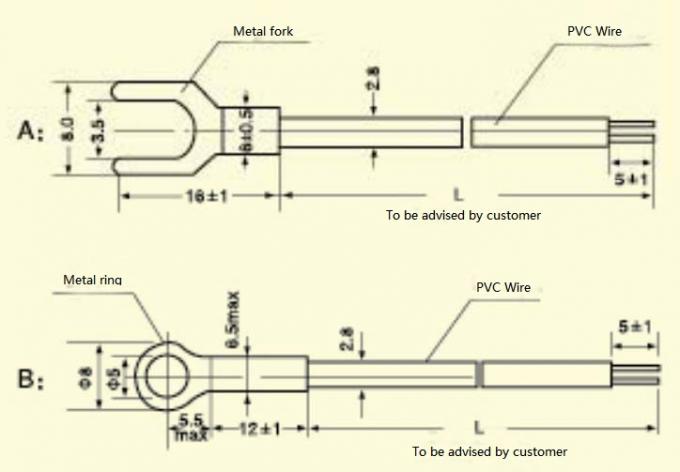

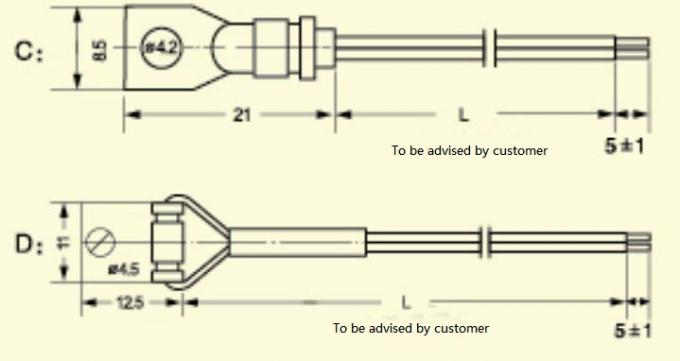

Ｄ CWF4 고정 시트 금속은 덧붙였습니다
| 차원(MM) | 기능 | 애플리케이션 |
|
|
그것은 지정일 수 있습니다 다른 탑재로 요구조건 그 때문에 민첩성 차원의 |
팬 제어, 산업 미터 |

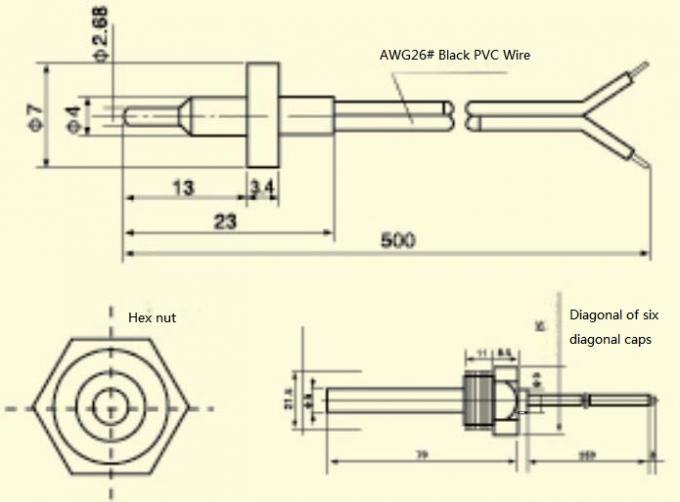

Ｅ CWF5 특별하 꽉 찬 형태
| 차원(MM) | 기능 | 애플리케이션 |
|
삼류 극장 상수, 빠른 응답, 안정성. |
안에 적용됩니다 고온 환경, 히터, 커피 오븐, 기타 등등. |
주요 기술 매개 변수
| 부품번호 | 평가 저항 R25 | 비 가치 (25/50) |
디스시패트션 계수.
|
열시정수 | 작동 온도 | ||
| 킬로오옴을 정렬시키세요 | 허용한도 % | (K) | 허용한도 % | Mw/C | 초 | Ｃ | |
| CWF□□□3100 | 0.1~20 |
±1 ±2 ±3 ±5 |
3100 | ±1 | ≥2.2 | ≤70 | -55~+125 |
| CWF□□□3270 | 0.2~20 | 3270 | |||||
| CWF□□□3380 | 0.5~50 | 3380 | |||||
| CWF□□□3470 | 0.5~50 | 3470 | |||||
| CWF□□□3600 | 1~100 | 3600 | |||||
| CWF□□□3950 | 5~100 | 3950 | |||||
| CWF□□□4000 | 5~100 | 4000 | |||||
| CWF□□□4050 | 5~200 | 4050 | |||||
| CWF□□□4150 | 10~250 | 4150 | |||||
| CWF□□□4300 | 20~1000 | 4300 | |||||
| CWF□□□4500 | 20~1000 | 4500 | |||||
기술
서미스터 조사 조립은 다른 부품과 관련하여 처리된 대단히 정확하고 믿을 만한 서미스터 소자로 구성되는 극소 온도 센서입니다. 이러한 센서는 다양한 폼 팩터로 제공된 사용자 지정 어셈블리이고 우리의 고객들의 신청서와 요구에 응했습니다.
______________________________________________________________________________ 다운로드________
극소 온도 센서 안에 있는 NTC 트헤름시터는 저항 부온도 계수의 온도-감지 저항입니다 - 지수적으로 온도 증가로 저항 감소. 그들의 고감도의 덕택으로, NTC 서미스터는 넓게 온도 센서와 온도 보상장치와 돌입 전류 억제 수단으로서 사용됩니다.
극소 온도 센서는 코팅된 에폭시이고, 적용에서 온도 감지 또는 측정 또는 제어의 범용을 위해 설계됩니다. 그것은 전기 인터페이스를 위한 다양한 요구조건을 충족시키기 위해 실리콘 와이어 또는 주석 도금을 한 구리 입힌 강철 납과 통합될 수 있습니다.
감지 엘레멘트 (NTC 서미스터 칩) 이 일련의 에폭시수지 밀봉이 마지막에 위치합니다. 에폭시수지 밀봉은 빠른 응답 시간뿐 아니라 제한된 공간에서 적용을 위한 작은 직경에서 달성될 수 있습니다.게다가 주문 제작된 NTC 서미스터는 청구하는 대로 이용 가능하, 예를 들어, 주문 제작된 저항 또는 B상수 또는 와이어 또는 리드의 길이일 수 있습니다.
도착하는 방법은 충분한 상술과 함께 빨리 제공합니까 ?
1. 작동 온도 범위 : ?
2. 애플리케이션 환경 : ?
3. 주택의 재료와 차원 : ?
4. 감지 엘레멘트의 상술 : ? NTC/DS18B20/RTD 기타 등등.
(예를 들면 다음 만약 감지 엘레멘트가 NTC 서미스터인 후, 25 급에 있는 저항은 10KOHM이면, 저항 허용한도가 ±1% 입니다 ; 베타 값은 3950입니다, 내베타선성이±1%) 입니다
5.케이블 계측기와 길이
6. 케이블의 열을 상대하는 방법 ? 단지 벗겨지고 주석이 입혀집니까 ?연결기를 첨부하거나, 벗기고 주석을 입혔습니까 ? 첨부 연결기 면, 플스는 우리에게 연결기의 부품번호를 알려드리고 우리가 적당한 것을 권고할 것입니다.
7. 어떠한 특수한 요구 사항도 있습니까 ? 예를 들면 ; 세바르알 온도 포인트 기타 등등에 대한 허용한도.
8. 예상 수량은 요구했습니다
추신 : 우리에게 데이터 시트 / 그림 또는 유명한 최확수를 제공할 수 있다면 당신은 어떤 필요도 위에서 말한 정보를 제공하게 하지 않습니다
특징
고 정밀도
스테인레스 강, 알루미늄, 플라스틱, 벨소리 돌기 기타 등등과 같은 다른 주택에 있을 수 있습니다.
케블 모형 : 주로 UL은 105C, PVC 125C, 실리콘 150C, 180C,200C PTFE,300C 녹슬지 않는 편복선, 기타 등등과 같이 평가되었습니다.
대량 생산을 위한 우수한 균일성 / 안정성 / 신뢰성
메인 애플리케이션 : 가전 제품류, 의학적인 BBQ, 오토모블
애플리케이션
가정과 자동차의 온도측정과 제어는 레프리게라토리 냉장고, 통과하여 마신 온수기, 냉각 장치, 식기 세척기, 소독기구, 세탁기, 건조 기계, 중앙 또는 -저온 건조 박스와 일정온도 박스를 에어-콘디션 .
애플리케이션 사례
NTC 서미스터 & 온도 센서 애플리케이션 사례 #1 :
의료 설비를 위한 온도측정
NTC 서미스터 & 온도 센서 애플리케이션 사례 #2 :
의료 설비를 위한 온도측정
NTC 서미스터 & 온도 센서 애플리케이션 사례 #3 :
의료 설비를 위한 온도측정

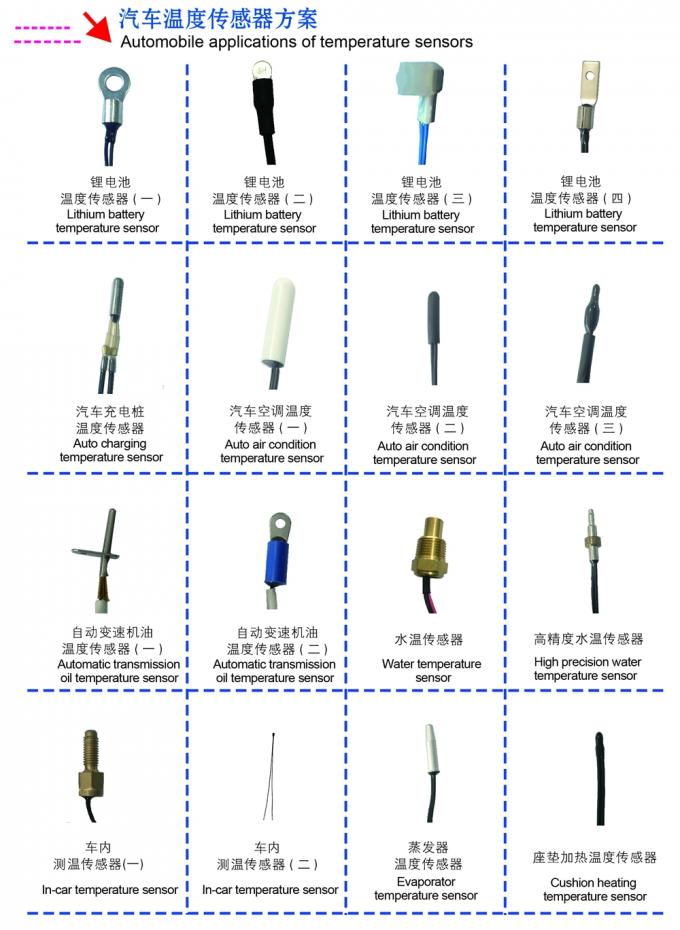

NTC 서미스터 & 온도 센서 애플리케이션 사례 #4 :
자동차 애플리케이션을 위한 온도측정
NTC 서미스터 & 온도 센서 애플리케이션 사례 #5 :
사무 자동화 적용 (복사기, 프린터, 팩스)을 위한 온도측정
NTC 서미스터 & 온도 센서 애플리케이션 사례 #6 :
가전제품 업체 (에어컨)을 위한 온도측정
NTC 서미스터 & 온도 센서 애플리케이션 사례 #7 :
가전제품 업체 (냉장고)을 위한 온도측정
NTC 서미스터 & 온도 센서 애플리케이션 사례 #8 :
가전제품 업체 (전자 레인지)을 위한 온도측정
NTC 서미스터 & 온도 센서 애플리케이션 사례 #9 :
가전제품 업체 (화재 경보)을 위한 온도측정
NTC 서미스터 & 온도 센서 애플리케이션 사례 #10 :
가전제품 업체 (CCTV)를 위한 온도측정
NTC 서미스터 & 온도 센서 애플리케이션 사례 #11 :
가전제품 업체 (가스 스토브)을 위한 온도측정
NTC 서미스터 & 온도 센서 애플리케이션 사례 #12 :
가전제품 업체 (수 가열기)을 위한 온도측정
NTC 서미스터 & 온도 센서 애플리케이션 사례 #13 :
가전제품 업체 (편의시설 화장실)을 위한 온도측정
NTC 서미스터 & 온도 센서 애플리케이션 사례 #14 :
가전제품 업체 (카메라)을 위한 온도측정
NTC 서미스터 & 온도 센서 애플리케이션 사례 #15 :
가전제품 업체 (태블릿 & 노트북)을 위한 온도측정

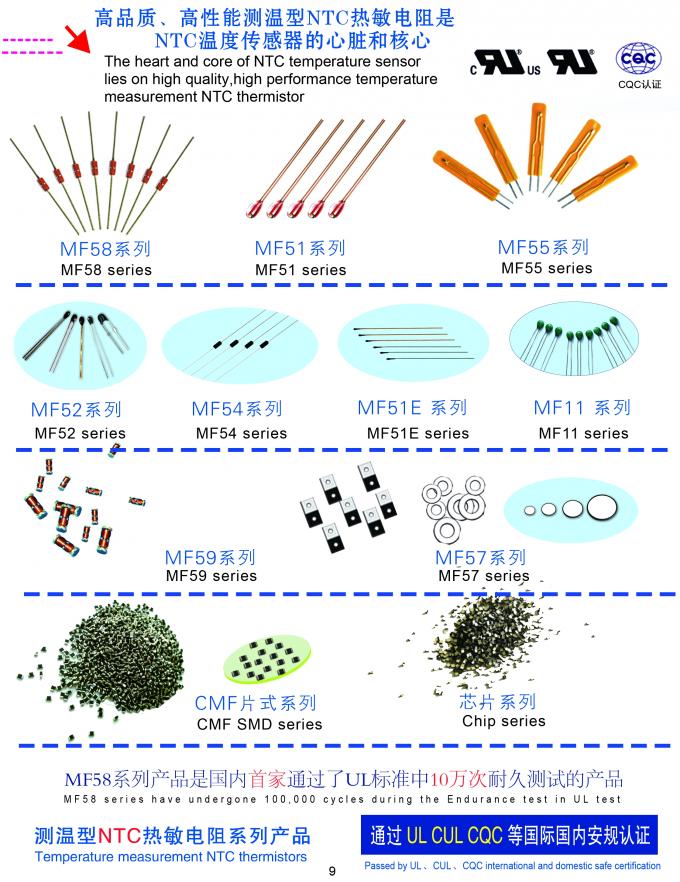

사용된 감지 엘망-NTC 서미스터
고급 품질과 고성능 NTC 서미스터의 워크샵
우리는 칩, 고성능 NTC 자동이 일괄생산으로 만들어지는 세라믹 분말 장비의 독점적 지적 소유권으로 독특한 프로세스와 지도자 핵심 기술을 가지고 있습니다.
우리는 고성능 NTC 서미스터 자동 생산 라인의 12 시리즈 이상을 가집니다, 제품이 큰 생산, 고급 품질이라는 유리한 입장에 있고, 좋은 밀착, 높은 신뢰도, 게다가 그것이 많은 종류의 NTC 온도 센서로 만들어질 수 있습니다, 또한 센서를 NTC의 다른 공장에 공급되고 해외에 다량으로 수출될 수 있습니다.
|
|
|
|
|
|

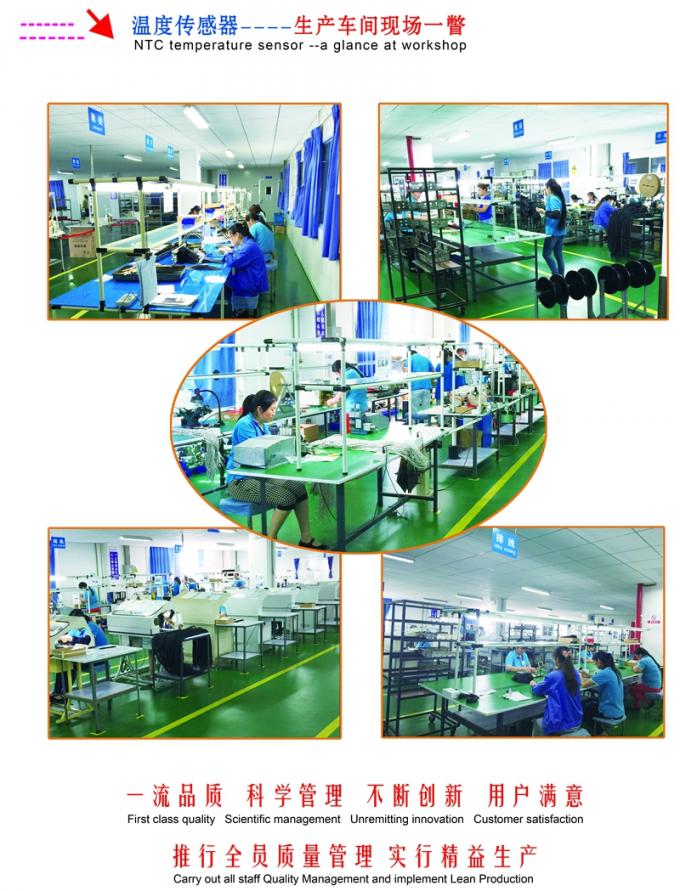

NTC 온도 센서 -- 워크샵에게의 일견
신뢰성 시험
| 테스트 항목 | 시험 표준 | 검사 방법 | 성능요건 |
| 제로 부하 저항값 | IEC 60539-1 | 검사 안정 저항, 25C±0.005C에 샘플을 일정 온도 배스에 담급니다 |
저항 톨 ±1%
|
| 비 가치 | IEC60539-1 | 일정온도에서 이머스 샘플은 25C,50C (또는 85C)에 목욕하고, 안정 저항을 시험하고, 비 값을 계산합니다 |
저항 톨 ±1%
|
| 급락 |
IEC60068-2-32
|
가을 높이 : 1.5±0.1m, 서피스 : 시멘트, 1 시간 |
어떤 명백한 손상, R25 △R/R≤±1%
|
| 단열재 |
IEC60539-1
|
단열재 쉘 시험 절연 저항에 대한 500V 압력 |
>500MOhm
|
| 내전압 | IEC60539-1 |
내전압 : 1500V/AC, 누설 전류 :2mA 지속성 : 60 초
|
어떤 명백한 손상
|
| 긴장 | IEC60068-2-21 |
(고객에 의해 요구된) 끝, F>4.0KG에 등속을 당기세요
|
어떤 명백한 손상, R25 △R/R≤±1%
|
| 진동 | Q/HBm 108-94 | 시험 빈도 : 10~500Hz, 변동 : 1.2 밀리미터 가속 : 30m/s2 방향 X,Y,Z는 시간을 맞춥니다 :8Hour/direction |
어떤 명백한 손상, R25 △R/R≤±1%
|
| 안정된 습도와 열기 | IEC60068-2-78 | 임시 직원으로 일하세요 :40±2C 습도 :92-95%RH 타임즈 지 :1000±24Hour |
어떤 명백한 손상, R25 △R/R≤±1%
|
| 열시정수 | EC60539-1 | 열 평형 뒤에, 25C 온수에 몰입하고 85C에 몰입하시오 그러면 저항은 63.2%에 도착하고 전체 시간을 계산합니다 |
<10 sec="">
|
| 고온보관시험 | IEC60068-2-2 | 임시 직원으로 일하세요 :125C±5C 타임즈 지 : 1000±24Hour | 어떤 명백한 손상, R25 △R/R≤±1% |
| 춥고 열 충격 | IEC60068-2-14 |
-40C~+125C T1 :30 최소 순환 시간 :1000
|
어떤 명백한 손상, R25 △R/R≤±1%
|
| 녹 실험 | IEC60068-2-77 |
가속 :250m/s2 펄스 지속성 : 6 부인 녹 시간 : 1000이지 회복 시간 : 2 시간
|
어떤 명백한 손상, R25 △R/R≤±1%
|
| 저온 저장 | IEC60068-2-1 |
임시 직원으로 일하세요 : 40±2C 타임즈 지 : 1000±24Hour
|
어떤 명백한 손상, R25 △R/R≤±1%
|
| 염수분무 | IEC60068-2-11 | 임시 직원으로 일하세요 : 35±2C 수집 시간 : 1.0mL~2.0mL 타임즈 지 : 결정합니다마다 수요로서 |
어떤 명백한 손상, R25 △R/R≤±1%
|
실험과 정밀 검사 장비에 대한 도입
|
|
|
|
이름 : 높이 / 저열기 전력 충격 체임버 작용하세요 :시험 제품 내성 여고 / 저열기 전력 충격 체임버 |
이름 : 일정온도와 습도 챔버 작용하세요 : 안정된 습기와 열 하에 시험 제품 저장 상태 |
|
|
|
|
이름 : 진동시험 장비 작용하세요 : 진동주파수와 크기에 의해 발생된 운송 동안 효과를 제품에서 실험하세요 |
이름 : 염수분무 시험 기계 작용하세요 : 산화, 부식에 대한 시험 제품 저항 |
|
|
|
이름 : 레이저 파티클 사이즈 어낼라이저 작용하세요 : 레이저 입자 크기의 재료를 분석하세요 |
이름 : 진공 & 고온 드라이 오븐 작용하세요 : 고온 장기간 시험 |
|
|
|
이름 : 스렉트럼 분석기 작용하세요 : 제품의 해로운 물질 내용을 분석하세요 |
이름 : 전해질 두께 게이지 작용하세요 : 원료의 테스트 코팅 두께를 위해 사용됩니다 |
|
|
|
이름 : 끊임없이 계속되는 임시 오일 배스 기구 작용하세요 : 일정 포인트 저항력 (허용한도 ±0.002C)에 있는 테스트 대기 온도 |
이름 : 저온 정밀도 시험 싱크 작용하세요 : -70C~0C (허용한도 ±0.01C) 동안 일정 포인트 저항력에 있는 시험온도 |
|
|
|
이름 : DC 콘스턴트 전압과 정전류전원 (고 전류) 작용하세요 : 테스트 U-I 곡선 |
이름 : 고 정밀도 서미스터 분류기 작용하세요 : 서미스터의 테스트 저항 |
|
|
|
이름 : 산재와 열시정수 테스팅 기구 작용하세요 : 테스트 산재와 열시정수 |
이름 : NTC 충격 시험기 작용하세요 : 제품이 견딜 수 있는 검사 충동 전기 용량 |
|
|
|
이름 : 내전압 테스트 장치 작용하세요 : 테스트 단열재 내전압 |
이름 : DC 정압 전원 작용하세요 : 시험 정격 전력소모 |
|
|
|
이름 : 프로젝터 작용하세요 : 출현과 내부 구조를 시험하세요 |
이름 : 신장성 비율 기구 작용하세요 : 리드의 실험 신장성 비율 |
|
|
|
이름 : 시험 기계를 노화시키는 과부담 작용하세요 : 임시 측정 제품을 판단하는 전기 장기간 시험 |
이름 : 화학 실험 테이블 작용하세요 : 화학적 혼합 |
|
이름 : 노화 단계 작용하세요 : 노화하는 제품의 신뢰성을 시험을 받으세요 |
