상세 정보 |
|||
타입: | 공기 물 태양 극소 온도 센서 10K | 25C에 저항: | 10KΩ±1% |
---|---|---|---|
B25/85: | 3977K±1% | B25/100: | 3995±1% |
유숙: | 푸른 플라스틱 하우징 | 코팅: | 열 전도성 에폭시 |
케이블: | TPE AWG24(0.5mm*2C) OD3.3mm (빨갛고 하얗습니다) | 싸기: | 열 수축 케이싱 (Ф7+Ф8) |
케이블 길이: | (주문 제작된) 10 피트 | 반항 전압: | 1500VAC 5 초 |
작동 온도: | -40~+105C | 응답 속도: | 15 초 |
하이 라이트: | 10K 극소 온도 센서,1500VAC 극소 온도 센서,10K 소형 온도 센서 |
제품 설명

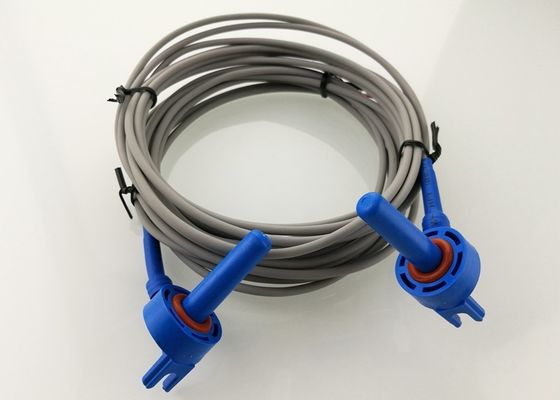

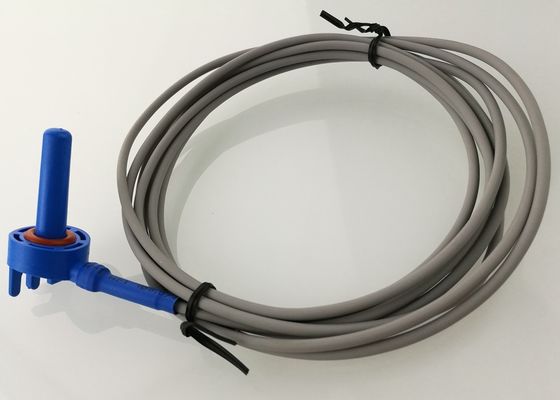

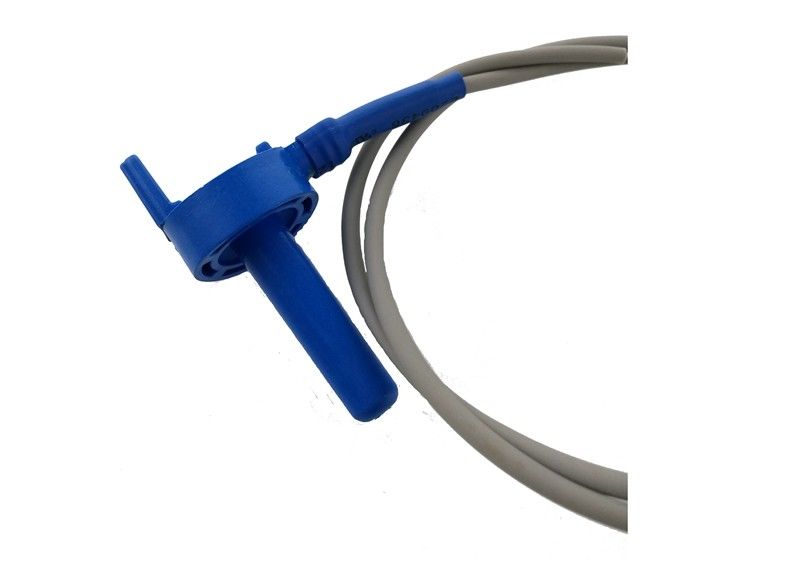

10K 극소 온도 센서
10-피트 케이블 교체 수영장 스파 자동화 제어 시스템과 펌프와 공기 물 태양 극소 온도 센서 10K
기술
이 공기 / 물 / 태양 에너지 온도 센서는 수영장과 스파 히터 펌프 외에 펜타르 미니맥스로 펜타르 인텔리터치, 에아사이터치, 선터치, 통신 신호 장치 수영장과 스파 자동 제어 시스템으로 사용하도록 계획되고 또한 적합합니다. 10K-오옴 서미스터, 10 피트 케이블을 포함합니다.
______________________________________________________________________________ 다운로드________
차원 (밀리미터)
재료
부정 | 성분 | 재료와 상술 | Q'TY | 발언 |
a | 요소 | R25=10KΩ±1% B25/85=3977K±1% B25/100=3995±1% | 1 | |
비 | 주택 | 플라스틱 하우징 | 1 | 청색 |
C | 코팅 | 열 전도성 에폭시 | ||
D | 도선 |
TPE AWG24(0.5mm*2C) OD3.3mm (빨갛고 하얗습니다) (양쪽 끝은 벗겨졌지만, 주석을 입히지 않았습니다) |
1 | 그레이 |
E | 케이스 | 열 수축 케이싱 (Ф7+Ф8) | 3 | 청색 |
성능
부정 | 항목 | 신호 | 엑스페리먼트 조건 | 민. | 정상치 | 맥스. | 유닛 |
나 | 25C에 있는 저항 | R25 |
Ta=25±0.05C PT0.1mw |
9.900 | 10.000 | 10.100 | kΩ |
II | 비 가치 | B25/85 | 3937.3 | 3977.0 | 4016.7 | K | |
B25/100 | 3955.05 | 3995 | 4034.95 | ||||
3세 | 흩어지기 인자 | σ | Ta=25±0.5C | 2.5 | / | mw/C | |
IV | 시간 상수 | τ | Ta=25±0.5C | / | / | 15 | 초 |
VI | 절연 저항 | / | 500VDC | 100 | / | / | MΩ |
VII | 내전압 | / | 1500V AC | 5 | / | / | Sec |
VIII. | temp.range 작동하기 | / | / | -40 | / | +105 | C |
신뢰성 시험
부정 | 항목 | 기술적 요구 | 엑스페리먼트 조건과 방법 |
1. | 높은 온도. 테스트 |
DR/R25lb±3%
DB/Blb±3%
내전압과 무변화, 인스알루션 성능. 손상 없는 출현. |
105±5C, 전원 켬 500±24 hrs,DC0.2mA |
2. | 낮은 템프. TE | - 40±5C, 전원 켬 500±24 hrs,DC0.2mA | |
3. | 함수량 시험을 견디세요 | 500±24 하스를 위한 환경 55±2C,90%-95%RH에 저장하세요 | |
4. | 임시. 주기 테스트 | -20C×30min→Room 임시.100C water×30min→Room 임시에서 ×10min→.×10min 10 사이클 | |
5 | 하중은 시험을 대전시킵니다 | 실내 온도에서 전원 켬 DC1mA,500hrs. 그리고 습기 있습니다. | |
6 | 인장시험 | 2가지 킬로그램 힘을 적용하는 것 1 분을 견디어 냅니다. | |
7 | 낙하 시험 | 높이 1M, 10이지 사이클로부터의 콘크리트 바닥으로의 급락. | |
8 | 진동시험 | 주파수 범위 :10~55HZ 총진폭 1.52 밀리미터 1은 1 분을 순환시킵니다, 방향과 시간 X,Y,Z 아스스 2Hr 각각. | |
9 | 굽힘 시험 | 180' 결합 부위 와이어와 에폭시 수지를 만곡시키세요.10 번 여기저기에 |
장점
당신의 기업 연합을 정확한 센서와 시원한 쾌적 온도에 두세요! 이 부품 시장 온도 센서는 펜타르의 인텔리터치와 에아사이터치와 선터치 수영장 컨트롤 시스템즈를 위해 물 또는 공기 또는 태양 온도 센서로서 사용될 수 있습니다.
극소 온도 센서는 수온을 측정하기 위해 클램프와 파이프에 끈으로 묶일 수 있거나 그것이 또한 동결 보호로 사용하기 위해 대기 온도를 측정하는데 사용될 수 있습니다. 온도 센서는 조건이 물을 태양 전지판에게 보내는 것이 옳을 때 판 근처에 온도를 발견하고,에게 결정합니다 태양 전지판 근처에 위치된 태양열 센서로서 또한 사용됩니다. 극소 온도 센서는 내부 기본 패널에 연결되기 위한 10 ft 2 전선 케이블 또는 언제 태양 전지판이 제어기를 훨씬 위치되는지 포함합니다.
특징
태양인 오우 물 / 공기 / - 아쿠아링크 RS는 특히 물과 공기와 태양 에너지를 위해, 최고 3까지 온도 센서를 위한 터미널을 제공합니다
오우 10K 오옴 서미스터
일주와 자디와 폴라리스 제어로 적합한 오우
오우 호환성 : 펜타르의 인텔리터치와 에아사이터치와 선터치 시스템
오우는 다음을 대체합니다 펜타르 520272, TS5T와 STS5T (적색 및 흑색 와이어)
오우는 10K 오옴 NTC 서미스터, 10 피트 코드, 1 O-벨소리를 포함합니다
기능
수온 센서로 사용하고 : 호스 잠금쇠를 사용하여 당신의 풀의 필터펌프와 필터 사이에 파이프에서 센서를 소개구에 삽입하세요.
흡기 온도 센서로 사용하고 : 음영의 그리고 에어컨들과 모터와 다른 발열원들로부터 떨어진 파워 센터 밖에 센서를 오픈 에어에 탑재하세요.
태양 온도 센서로 사용하고 : 광택처리를 하지 않은 판을 위한 태양 전지판의 옆에 센서를 고정시키거나 열기와 광택 판을 위한 유리 끼우기 사이에 중단되세요.
저항력 대 온도 도표
R-T 변환표 | |||||||
R25=10.00KΩ±1% B25/85=3977K±1% | |||||||
에스테르 혼방 | Rmin | 알씨엔 | Rmax | 에스테르 혼방 | Rmin | 알씨엔 | Rmax |
-40 | 352.8365 | 337.2659 | 322.3502 | -2 | 36.9010 | 36.0700 | 35.2541 |
-39 | 329.7864 | 315.4439 | 301.6950 | -1 | 35.0328 | 34.2614 | 33.5037 |
-38 | 308.3974 | 295.1810 | 282.5028 | 0 | 33.2701 | 32.5542 | 31.8505 |
-37 | 288.5391 | 276.3558 | 264.6605 | 1 | 31.6065 | 30.9421 | 30.2886 |
-36 | 270.0923 | 258.8572 | 248.0646 | 2 | 30.0358 | 29.4192 | 28.8125 |
-35 | 252.9476 | 242.5831 | 232.6201 | 3 | 28.5523 | 27.9802 | 27.4169 |
-34 | 237.0049 | 227.4402 | 218.2397 | 4 | 27.1507 | 26.6199 | 26.0970 |
-33 | 222.1724 | 213.3428 | 204.8436 | 5 | 25.8260 | 25.3337 | 24.8483 |
-32 | 208.3658 | 200.2120 | 192.3580 | 6 | 24.5736 | 24.1170 | 23.6666 |
-31 | 195.5077 | 187.9756 | 180.7156 | 7 | 23.3891 | 22.9658 | 22.5479 |
-30 | 183.5270 | 176.5670 | 169.8540 | 8 | 22.2685 | 21.8761 | 21.4885 |
-29 | 172.3586 | 165.9252 | 159.7160 | 9 | 21.2081 | 20.8444 | 20.4849 |
-28 | 161.9422 | 155.9939 | 150.2490 | 10 | 20.2041 | 19.8672 | 19.5340 |
-27 | 152.2226 | 146.7212 | 141.4044 | 11 | 19.2534 | 18.9414 | 18.6326 |
-26 | 143.1489 | 138.0594 | 133.1376 | 12 | 18.3529 | 18.0640 | 17.7779 |
-25 | 134.6743 | 129.9646 | 125.4071 | 13 | 17.4995 | 17.2322 | 16.9673 |
-24 | 126.7556 | 122.3962 | 118.1750 | 14 | 16.6906 | 16.4434 | 16.1982 |
-23 | 119.3529 | 115.3168 | 111.4061 | 15 | 15.9237 | 15.6951 | 15.4683 |
-22 | 112.4294 | 108.6918 | 105.0679 | 16 | 15.1963 | 14.9851 | 14.7753 |
-21 | 105.9514 | 102.4893 | 99.1304 | 17 | 14.5062 | 14.3111 | 14.1173 |
-20 | 99.8874 | 96.6799 | 93.5660 | 18 | 13.8512 | 13.6713 | 13.4923 |
-19 | 94.2086 | 91.2363 | 88.3489 | 19 | 13.2295 | 13.0636 | 12.8984 |
-18 | 88.8881 | 86.1332 | 83.4553 | 20 | 12.6391 | 12.4862 | 12.3340 |
-17 | 83.9013 | 81.3474 | 78.8634 | 21 | 12.0784 | 11.9376 | 11.7973 |
-16 | 79.2252 | 76.8573 | 74.5527 | 22 | 11.5455 | 11.4161 | 11.2870 |
-15 | 74.8386 | 72.6428 | 70.5043 | 23 | 11.0392 | 10.9203 | 10.8015 |
-14 | 70.7220 | 68.6854 | 66.7008 | 24 | 10.5578 | 10.4487 | 10.3396 |
-13 | 66.8571 | 64.9680 | 63.1259 | 25 | 10.1000 | 10.0000 | 9.9000 |
-12 | 63.2271 | 61.4745 | 59.7645 | 26 | 9.6730 | 9.5731 | 9.4732 |
-11 | 59.8164 | 58.1903 | 56.6027 | 27 | 9.2664 | 9.1667 | 9.0671 |
-10 | 56.6104 | 55.1015 | 53.6274 | 28 | 8.8791 | 8.7797 | 8.6806 |
-9 | 53.5956 | 52.1953 | 50.8265 | 29 | 8.5100 | 8.4112 | 8.3127 |
-8 | 50.7597 | 49.4601 | 48.1889 | 30 | 8.1583 | 8.0601 | 7.9623 |
-7 | 48.0908 | 46.8846 | 45.7041 | 31 | 7.8230 | 7.7256 | 7.6286 |
-6 | 45.5783 | 44.4588 | 43.3624 | 32 | 7.5033 | 7.4067 | 7.3107 |
-5 | 43.2121 | 42.1730 | 41.1546 | 33 | 7.1984 | 7.1027 | 7.0077 |
-4 | 40.9829 | 40.0183 | 39.0725 | 34 | 6.9074 | 6.8129 | 6.7189 |
-3 | 38.8819 | 37.9865 | 37.1081 | 35 | 6.6298 | 6.5363 | 6.4435 |
R-T 변환표 | |||||||
R25=10.00KΩ±1% B25/85=3977K±1% | |||||||
에스테르 혼방 | Rmin | 알씨엔 | Rmax | 에스테르 혼방 | Rmin | 알씨엔 | Rmax |
36 | 6.3648 | 6.2725 | 6.1809 | 74 | 1.5759 | 1.5313 | 1.4878 |
37 | 6.1119 | 6.0207 | 5.9303 | 75 | 1.5246 | 1.4809 | 1.4384 |
38 | 5.8703 | 5.7804 | 5.6913 | 76 | 1.4752 | 1.4325 | 1.3909 |
39 | 5.6395 | 5.5509 | 5.4631 | 77 | 1.4277 | 1.3859 | 1.3452 |
40 | 5.4190 | 5.3317 | 5.2453 | 78 | 1.3819 | 1.3410 | 1.3012 |
41 | 5.2083 | 5.1223 | 5.0373 | 79 | 1.3378 | 1.2978 | 1.2589 |
42 | 5.0069 | 4.9223 | 4.8386 | 80 | 1.2954 | 1.2562 | 1.2181 |
43 | 4.8143 | 4.7311 | 4.6488 | 81 | 1.2544 | 1.2161 | 1.1789 |
44 | 4.6301 | 4.5483 | 4.4675 | 82 | 1.2150 | 1.1775 | 1.1411 |
45 | 4.4539 | 4.3735 | 4.2941 | 83 | 1.1770 | 1.1403 | 1.1047 |
46 | 4.2854 | 4.2064 | 4.1284 | 84 | 1.1404 | 1.1045 | 1.0696 |
47 | 4.1241 | 4.0465 | 3.9699 | 85 | 1.1051 | 1.0699 | 1.0358 |
48 | 3.9697 | 3.8935 | 3.8183 | 86 | 1.0710 | 1.0367 | 1.0033 |
49 | 3.8218 | 3.7470 | 3.6733 | 87 | 1.0382 | 1.0045 | 0.9719 |
50 | 3.6803 | 3.6069 | 3.5346 | 88 | 1.0065 | 0.9736 | 0.9417 |
51 | 3.5447 | 3.4726 | 3.4017 | 89 | 0.9759 | 0.9437 | 0.9125 |
52 | 3.4147 | 3.3441 | 3.2746 | 90 | 0.9464 | 0.9149 | 0.8844 |
53 | 3.2903 | 3.2210 | 3.1528 | 91 | 0.9180 | 0.8871 | 0.8573 |
54 | 3.1709 | 3.1030 | 3.0362 | 92 | 0.8905 | 0.8603 | 0.8311 |
55 | 3.0565 | 2.9900 | 2.9245 | 93 | 0.8640 | 0.8345 | 0.8059 |
56 | 2.9469 | 2.8816 | 2.8175 | 94 | 0.8384 | 0.8095 | 0.7815 |
57 | 2.8417 | 2.7777 | 2.7149 | 95 | 0.8137 | 0.7854 | 0.7580 |
58 | 2.7408 | 2.6781 | 2.6166 | 96 | 0.7898 | 0.7621 | 0.7353 |
59 | 2.6439 | 2.5826 | 2.5224 | 97 | 0.7667 | 0.7396 | 0.7134 |
60 | 2.5510 | 2.4909 | 2.4320 | 98 | 0.7444 | 0.7179 | 0.6923 |
61 | 2.4618 | 2.4030 | 2.3452 | 99 | 0.7229 | 0.6969 | 0.6718 |
62 | 2.3762 | 2.3185 | 2.2621 | 100 | 0.7021 | 0.6767 | 0.6521 |
63 | 2.2940 | 2.2375 | 2.1822 | 101 | 0.6820 | 0.6571 | 0.6331 |
64 | 2.2150 | 2.1597 | 2.1056 | 102 | 0.6625 | 0.6382 | 0.6146 |
65 | 2.1392 | 2.0850 | 2.0321 | 103 | 0.6437 | 0.6199 | 0.5969 |
66 | 2.0663 | 2.0133 | 1.9615 | 104 | 0.6256 | 0.6022 | 0.5797 |
67 | 1.9963 | 1.9444 | 1.8937 | 105 | 0.6080 | 0.5851 | 0.5630 |
68 | 1.9289 | 1.8782 | 1.8285 | 106 | 0.5910 | 0.5686 | 0.5470 |
69 | 1.8642 | 1.8145 | 1.7660 | 107 | 0.5745 | 0.5526 | 0.5315 |
70 | 1.8020 | 1.7533 | 1.7059 | 108 | 0.5586 | 0.5371 | 0.5164 |
71 | 1.7421 | 1.6945 | 1.6481 | 109 | 0.5432 | 0.5222 | 0.5019 |
72 | 1.6846 | 1.6380 | 1.5925 | 110 | 0.5283 | 0.5077 | 0.4879 |
73 | 1.6292 | 1.5836 | 1.5391 |
10K 온도 센서는 인텔리터치 에아사이터치와 선터치를 위한 가이드를 배치합니다
애플리케이션 :
IntelliTouch®, EasyTouch®와 선터치티엠 시스템과 함께 사용된 온도 센서. 이 센서는 물 또는 공기 또는 태양열 센서로서 사용될 수 있습니다.
치환계 키트 (P/N CWFB0103FC-312XSP12)는 다음을 포함합니다 :
수량. 기술
1 온도 센서, 10K, 10 ft.
1 O-링
설치 :
수온 센서 대체
1. 필터펌프와 필터 사이에 위치한 오래된 물 센서를 발견하세요. 오래된 센서를 제거하고 새로운 센서 위에서 호스 잠금쇠를 배치하고, 점잖게 파이프 주위에 강화되세요.
주의 : 클램프를 지나치게 조이지 마세요.
2. 제어판에 부하 / 파워 센터의 낮은 전압 구획실을 통하여 위로 더 케이블을 공급하세요. 안에 와이어 1/4를 벗기세요. 그리고 물 스크류 단말기에 대한 접속 센서 배선.
태양 온도 센서
1. 광택처리를 하지 않은 판을 위해 태양 전지판의 옆에 센서를 고정시키세요. 광택 패널을 위해 수집기와 유리 끼우기 사이에 센서를 보류하세요.
2. 제어판에 부하 / 파워 센터의 낮은 전압 구획실을 통하여 위로 더 케이블을 공급하세요. 안에 와이어 1/4를 벗기세요. 그리고 태양 에너지 스크롤 단자에 대한 접속 센서 배선.
대기온도 (동결 보호) 센서
1. 에어컨들로부터 떨어진, 음영 부분에서, 센서를 오픈 에어에 탑재하세요. 케이블 묶음으로 배관공사에 고정되면서, 제어판에 부하 / 파워 센터의 낮은 전압 구획실을 통하여 위로 더 케이블을 공급하세요. 안에 와이어 1/4를 벗기세요. 그리고 공기 스쿠류 터미널에 대한 접속 센서 배선.
