앤티 서지 무-리드 0204 0207 0309 SMD 잘 녹는 와이어는 MELF 탄소 금속막 저항 0.125W 0.25W 0.5W 1W 2W에게 상처를 입혔습니다
제품 상세 정보:
| 브랜드 이름: | AOLITTEL |
| 모델 번호: | KNPM MFM CFM MOFM |
결제 및 배송 조건:
| 최소 주문 수량: | 1개의 권선 |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 릴에서 녹화하세요 : 0204를 위한 3000 PC / 릴 ;0207을 위한 릴 당 2K/5K ; 0309를 위한 릴 당 2500 PC |
| 배달 시간: | 2 주 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 1KKPCS |
|
상세 정보 |
|||
| 생성물: | 와이어는 MELF 저항기에게 상처를 입혔습니다 | 사이즈: | 0204,0207,0309(normal/small/ultra-small) |
|---|---|---|---|
| 힘: | 0.125W/0.25W/0.5W/1W/2W | 저항 허용한도: | F=±1%,G=±2%,J=±5% |
| 저항 범위: | E24 노르미날 저항 | 패키지: | 권선에 있는 테이프 |
| 강조하다: | 표면 부착 리셋 가능 퓨즈,표면 부착 온도 퓨즈 |
||
제품 설명
앤티 서지 무-리드 0204 0207 0309 SMD 잘 녹는 와이어는 MELF 탄소 금속막 저항 0.125W 0.25W 0.5W 1W 2W에게 상처를 입혔습니다

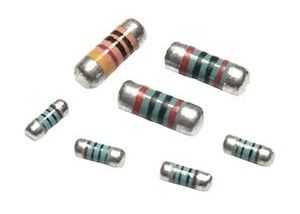

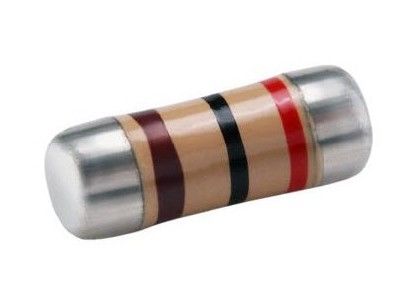

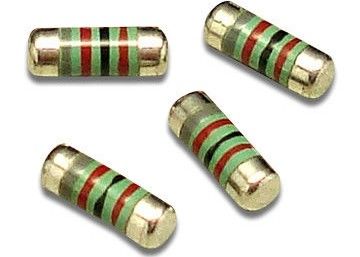

금속 전극 무-리드 얼굴 (MELF) 저항기는 모양에 둥글거나 원통입니다. 그들은 7 " 릴에 엠보싱된 플라스틱 테이프에 이용할 수 있습니다. MELF 저항기 위의 단말기는 스킨 도금 단자와 강제 고정 철모입니다. 부분은 또한 0옴 가치에 이용할 수 있습니다. MELF 저항기를 위한 랜드 패턴 크기는 SMD 칩 저항기와 같습니다.
기록
* MELF는 금속 전극 무-리드 표면의 약어입니다.
* 90/10 땜납은 엔드 캡을 도금처리했습니다.
* 리플로우와 납땜 공정에 적합합니다.
* EIAJ 8009, EIA PDP 100을 만나거나 초과합니다.
* 힘 맞는 철모는 도금된 주석입니다. 스네퍼비는 유용성을 기반으로 요청하는 대로 이용 가능합니다.
* 테입형은 플라스틱입니다.
애플리케이션은 정리되었습니다
전원 공급기, 충전기, 통신 설비, 의학 전자 기기, 검사와 측정 장비, 자동차를 바꾸면서, 이 기준은 전기 광원들에 적용됩니다.
전자와 산업용 제품과 가전 제품과 같은 전자 기기에서 플러그인 저항을 대체하기.
특징
1) 불연성이고 절연성이 안전 장치와 불연 / 에폭시 수지 도료를 사용하세요 ;
2) 고밀도 배치를 위한 소형화 ;
3) 무연 (Pb)와 납 함유 접합 공정을 위한 요구조건을 충족시키세요 ;
4) 자동 표면 부착 (SMD) 어셈블리 시스템에서 사용될 수 있습니다. 납땜 공정과 리플로우 납땜에 의해 자동용접에 적합합니다 ;
5)SMD는 구조를 가능하게 했습니다
6)UL 94 V-0에 해당된 방염 다층막 코팅
7)테스트 UL 1412를 과적하도록 동등한 방염 특징
8) 강화한 용접물 스포트는 상승에 반대하여 믿을 만합니다
9)제품은 로에스 요구조건을 충족시키고, 유럽 화학 기관에 의해 확인된 매우 많은 관심의 물질을 함유하지 않습니다
10) 국제전기기술위원회 60115-1, 60115-4 당 상술
차원 도면
| 사이즈 | 차원(MM) | ||
| Ｌ | D1 | D2 맥스. | |
| 0204 | 3.5±0.2 | 1.1±0.1 | 1.4±0.2 |
| 0207 | 5.9±0.2 | 1.7±0.1 | 2.1±0.2 |
| 0309 |
단일 캠 8.5±0.2 2 절지 8.7±0.2 |
2.5±0.1 |
단일 캠 3.1±0.2 2 절지 3.0±0.2 |
재료 정보
| 코드 | 이름 | 재료 |
| 1 | 코팅 | 불연 / 에폭시 수지 도료 |
| 2 | 착색 | 난연제 코팅 |
| 3 | 절단 와이어 | -- |
| 4 | 퓨즈 소자 | 합금선 |
| 5 | 마그네틱 바 | 알루미나 세라믹체 / 저항성 필름 |
| 6 | 캡 | 양철 캡 |
부품 번호 체계
| KNPM | 1 | 100 | Ｊ | Ｓ | 0309 |
KNPM : 시리즈명
1 : 전력 정격 -- 0.125W,0.25W,0.5W,1W,2W.
100 : 저항값 -- E24 노르미날 저항
Ｊ : 저항 허용한도 -- F=±1%,G=±2%,J=±5%
Ｓ : 사이즈 코드 -- 그것은 코드 없이 노말 크기입니다 ; Ｓ 작은 사이즈 ; X-극소형 사이즈.
전기 규격서
| 사이즈형 | 전원 범위(70C) | 온도 범위 Ｃ | 절연 전압 Ｖ | 저항 range(Ω) |
| ±1%,±2%,±5% | ||||
| 0204 |
0.125W 0.25WS 0.5W-X |
-55 ~ 155 | 200 |
MFM 0.1~2.2M CFM 1~10M MOFM 1~10K |
| 0207 |
0.25W 0.5W-S 1W-X |
-55 ~ 155 | 250 |
KNPM 0.22~100 MFM 0.1~10M CFM 1~10M MOFM 1~10K |
| 0309 |
0. 5W 1W-S 2W-X |
-55 ~ 155 | 350 |
KNPM 0.22~300 MFM 0.1~10M CFM 1~10M MOFM 1~10K |
일반 데이타
| 공칭 저항값 허용한도 | ± 5% |
| 지방 범주 | 55/155/21 |
| 낮은 공기 압력 | 8.5 kpa |
| 안정성 레벨 | 5% |
| 저항 변화 | 한계 값 |
| 장기 테스트 | ±(5%R+0.1Ω) |
| 단시간 시험 | ± (1% R + 0.05 Ω) |
| 정격 전류 | I2(A)=P(W)/R(Ω) |
테이프 사이즈
| 사이즈 |
φA (밀리미터) |
φB (밀리미터) |
φC (밀리미터) |
Ｗ | Ｔ | QTY(PC) |
| 0204 | 179±2 | 60±2 | 13±0.5 | 9±1 | 12±0.5 | 3000 |
| 0207 | 179/330±2 | 90±2 | 13±0.5 | 10±1 | 14.5±1 | 2000/5000 |
| 0309 | 330±2 | 90±2 | 13±0.5 | 16±1 | 19.5±1 | 2500 |
용지 크기
| 사이즈 | 차원(MM) | ||||
| A | 비 | Ｗ | Ｅ | Ｆ | |
| 0204 | 1.6±0.2 | 3.8±0.2 | 8.0±0.2 | 1.75±0.1 | 5.25±0.1 |
| 0207 | 2.4±0.2 | 6.0±0.2 | 12.0±0.2 | 1.75±0.1 | 7.25±0.1 |
| 0309 | 3.6±0.2 | 8.9±0.2 | 16.0±0.2 | 1.75±0.1 | 9.25±0.1 |
| P0 | P1 | P2 | D0 | Ｔ | |
| 0204 | 4.0±0.1 | 4.0±0.1 | 2.0±0.1 | 1.5±0.1 | 1.65±0.1 |
| 0207 | 4.0±0.1 | 4.0±0.1 | 2.0±0.1 | 1.5±0.1 | 2.5±0.1 |
| 0309 | 4.0±0.1 | 8.0±0.1 | 2.0±0.1 | 1.5±0.1 | 3.5±0.1 |
컬러 마킹
| 색 | 제1 디지트 | 두번째 자리 숫자 | 세번째 자리 숫자 | 말루팁리에 | 허용한도 |
| 검정색 | 0 | 0 | 0 | 100 | - |
| 브라운입니다 | 1 | 1 | 1 | 101 | ±1 |
| 빨강 | 2 | 2 | 2 | 102 | ±2 |
| 오렌지 | 3 | 3 | 3 | 103 | - |
| 노랑색 | 4 | 4 | 4 | 104 | - |
| 그린 | 5 | 5 | 5 | 105 | ±0.5 |
| 청색 | 6 | 6 | 6 | 106 | ±0.25 |
| 바이올렛 | 7 | 7 | 7 | 107 | ±0.1 |
| 그레이 | 8 | 8 | 8 | 108 | - |
| 백색 | 9 | 9 | 9 | 109 | - |
| 금 | - | - | - | 10-1 | ±5 |
| 슬리버 | - | - | - | 10-2 | ±10 |
| 평지 | - | - | - | - | - |
신뢰성 시험
| 특성 | 엑스페리먼트 조건 | 제한 |
| 짧은 시간 오버 로드 | IEC 60115-1 4.13 5 seconds 2.5x 정격 전압은 (최대를 뛰어넘지 않습니다. 과부하 전압) | ±2% |
| 습도에서 부하 수명 | 로드가 (최대를 뛰어넘지 않는 평가된 IEC 60115-1 4.24 56 일. (40±2)' Ｃ와 (93±3)% 상대 습도에 있는 작업 전압) | |
| 부하 수명 1,000 시간 | IEC 60115-1 4.25.1 정격 부하는 (최대를 뛰어넘지 않습니다. (70±2)' Ｃ에 있는 1.5 시간 ON, 0.5시간의 여유와 작업 전압) | ±5% |
| 용접열에 대한 저항 | IEC 60115-1 4.18.2 하락 땜납으로의 저항기가 측정된 (260±5)' Ｃ를 목욕시키고, 10±1 초 동안 그것을 잡습니다 | ±1% |
| 납땜성 | (230±3)' C/(2±0.2) 흐름과 초가 적용된 후 IEC 60115-1 4.17.2 솔더 면적이 덮였습니다 | 95% 민. |
| 진동 | IEC 6 0.75 밀리미터와 10 내지 500 Hz의 크기를 가지고 있는 단순 조화 운동과의 각각 대비와 축방향에서 시간. | ±1% |
| 열적 내구성 | IEC 60115-1 4.25.3 1000 로드 없는 200' Ｃ에 있는 시간 | ±1% |
| 열 충격 | IEC 0' Ｃ 30 분, 30 분 +155' Ｃ, 5가지 사이클 | ±3% |
| 상승 테스트 | 상승 voltage = 12,000PR DC Ｐ는 전력 정격입니다, Ｒ가 저항값입니다, 서지 전압이 전혀 권리에 목록화되지 않는 것 보다 더 있지 않습니다. surges = 100의 spec = 1.2/50us Period = 60 초 숫자를 파동시키세요 | ±5% |
