상세 정보 |
|||
| 감지기의 유형: | 공기 조화기를 위한 도관 온도 센서 | 25C에 저항: | 10KΩ±1% |
|---|---|---|---|
| B25/50: | 3380K±1% | 유숙: | 스테인리스 플랜지 |
| 코팅 물자: | 에폭시 수지 | 케이블: | UL2464 AWG24*2C 80C OD :3.6 L=600mm |
| 케이블의 꼬리 부분입니다: | 주석에, 박리 (7±1mm) | 온도 범위: | - 10~+80 Ｃ |
| 응답 시간: | 12 초 | 소산 인자: | 3mW/C |
| 하이 라이트: | 600 밀리미터 극소 온도 센서,3380K 극소 온도 센서,600 밀리미터 고온 열전대 탐침 |
||
제품 설명
10K 3380 600 밀리미터 극소 온도 센서, 고온 열전대 탐침
중심 공조를 위한 스테인레스 강 플랜지 탑재와 냉동고 도관 극소 온도 센서 10K 3380 600 밀리미터
기술
이 기류 온도 센서는 공기 조화 시스템에 대기 온도 측정과 제어를 위한 많은 요구사항을 충족시키도록 설계됩니다. 제공된 플랜지는 도관 시스템과 플로우 후드 장비에서 쉬운 설치에 쓸모있습니다.
__________________________________________________________________________
다운로드________
특징
설치 플랜지는 덕트와 송풍 기구에서 쉬운 설치에 대비하기 위해 #6 스크류 간격 홀로 사전에 구멍을 뚫습니다
작은 열 질량은 신속한 응답을 온도 변환에게 제공합니다
25' Ｃ에 2252 오옴, 3000 오옴, 5000 오옴, 10K 오옴과 30,000 오옴의 저항으로 이용 가능합니다
고정밀도 1%
최고 온도 : 80' Ｃ
모든 종류의 증명된 케이블로 이용 가능합니다
차원 (밀리미터)
| 부정 | 성분 | 재료와 상술 | Q'TY | 발언 |
| 1. | 요소 | R25=10KΩ±1% B25/50=3380K±1% | 1 | |
| 2. | 주택 |
Y-201J Φ5.0×105+100+12×30+2-Φ5.0 스테인리스강 성분 |
1 | |
| 3. | 코팅 | 에폭시 수지 | 검정색 | |
| 4. | 도선 | UL2464 AWG24*2C 80C OD :3.6 L=600mm | 1 | 검정색 |
| 5. | 단말기 | 주석에, 박리 (7±1mm) |
| 부정 | 항목 | 신호 | 엑스페리먼트 조건 | 민. | 정상치 | 맥스. | 유닛 |
| 1. | 25C에 있는 저항 | R25 |
Ta=25±0.05C PT0.1mw |
9.9 | 10.0 | 10.1 | kΩ |
| 2. | 비 가치 | B25/50 | 3346 | 3380 | 3414 | Ｋ | |
| 3. | 흩어지기 인자 | σ | Ta=25±0.5C | 3 | / | mw/C | |
| 4. | 시간 상수 | τ | Ta=25±0.5C | / | / | 12 | 초 |
| 5. | 절연 저항 | / | 500VDC | 100 | / | / | MΩ |
| 6. | 내전압 | / | 1500V AC | 5 | / | / | Sec |
| 7. | temp.range 작동하기 | / | / | -10 | / | +80 | Ｃ |

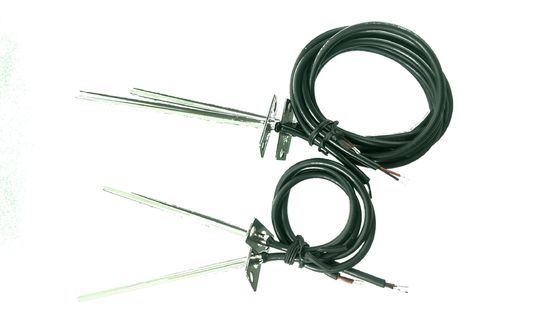

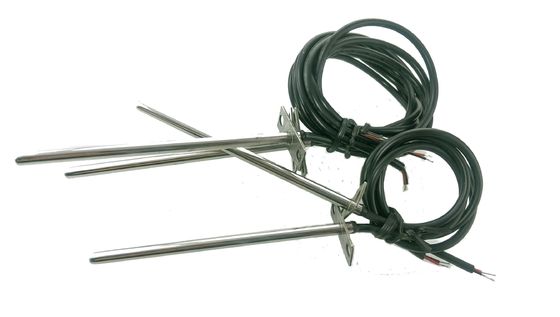

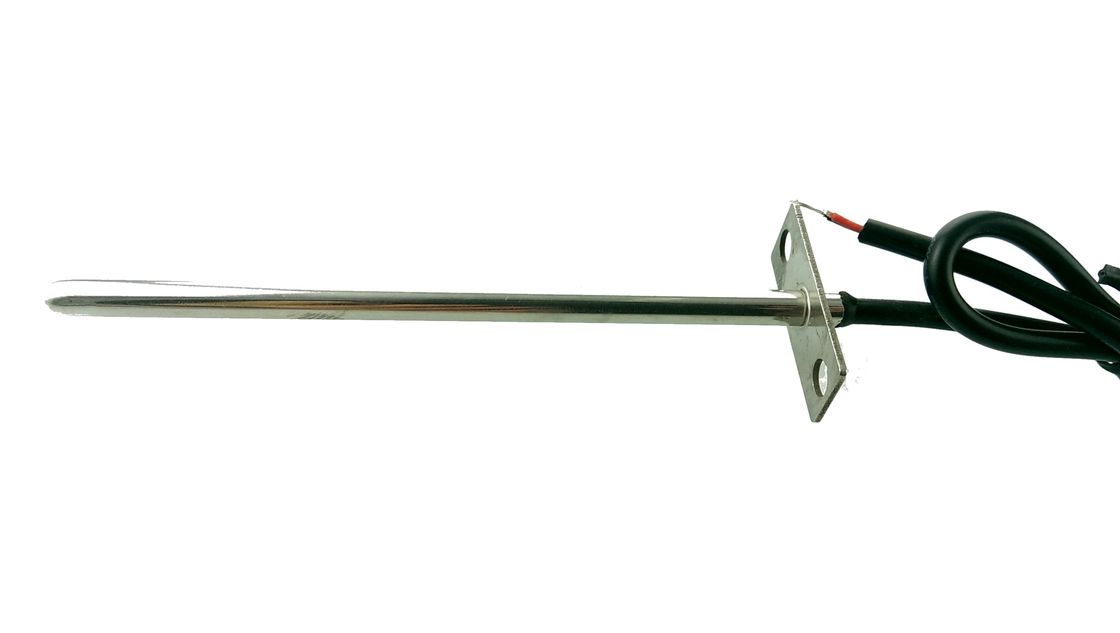

제품 사진
저항력 - 온도 테이블
| R-T 변환표 | |||||||
| R25=10KΩ±1% B25/50=3380K±1% | |||||||
| 에스테르 혼방 | Rmin | 알씨엔 | Rmax | 에스테르 혼방 | Rmin | 알씨엔 | Rmax |
| -40 | 189.4 | 197.1 | 205.1 | -2 | 29.76 | 30.39 | 31.04 |
| -39 | 180.0 | 187.2 | 194.7 | -1 | 28.44 | 29.04 | 29.64 |
| -38 | 171.1 | 177.9 | 184.9 | 0 | 27.19 | 27.75 | 28.32 |
| -37 | 162.6 | 169.0 | 175.6 | 1 | 26.03 | 26.55 | 27.08 |
| -36 | 154.6 | 160.6 | 166.7 | 2 | 24.93 | 25.41 | 25.91 |
| -35 | 147.0 | 152.6 | 158.4 | 3 | 23.87 | 24.33 | 24.79 |
| -34 | 139.8 | 145.0 | 150.4 | 4 | 22.87 | 23.30 | 23.73 |
| -33 | 132.9 | 137.8 | 142.9 | 5 | 21.92 | 22.32 | 22.73 |
| -32 | 126.4 | 131.0 | 135.8 | 6 | 21.02 | 21.39 | 21.77 |
| -31 | 120.2 | 124.6 | 129.0 | 7 | 20.15 | 20.50 | 20.86 |
| -30 | 114.4 | 118.4 | 122.6 | 8 | 19.33 | 19.66 | 19.99 |
| -29 | 108.8 | 112.6 | 116.5 | 9 | 18.54 | 18.85 | 19.16 |
| -28 | 103.5 | 107.1 | 110.8 | 10 | 17.80 | 18.08 | 18.37 |
| -27 | 98.54 | 101.9 | 105.3 | 11 | 17.08 | 17.35 | 17.62 |
| -26 | 93.79 | 96.91 | 100.1 | 12 | 16.40 | 16.65 | 16.91 |
| -25 | 89.27 | 92.20 | 95.21 | 13 | 15.76 | 15.99 | 16.23 |
| -24 | 84.98 | 87.73 | 90.55 | 14 | 15.14 | 15.35 | 15.58 |
| -23 | 80.91 | 83.49 | 86.13 | 15 | 14.55 | 14.75 | 14.95 |
| -22 | 77.05 | 79.46 | 81.93 | 16 | 13.98 | 14.17 | 14.36 |
| -21 | 73.38 | 75.64 | 77.95 | 17 | 13.44 | 13.62 | 13.80 |
| -20 | 69.89 | 72.01 | 74.18 | 18 | 12.93 | 13.09 | 13.26 |
| -19 | 66.51 | 68.49 | 70.52 | 19 | 12.43 | 12.59 | 12.74 |
| -18 | 63.32 | 65.17 | 67.06 | 20 | 11.96 | 12.11 | 12.25 |
| -17 | 60.29 | 62.02 | 63.79 | 21 | 11.51 | 11.65 | 11.78 |
| -16 | 57.42 | 59.04 | 60.69 | 22 | 11.08 | 11.21 | 11.33 |
| -15 | 54.70 | 56.21 | 57.76 | 23 | 10.67 | 10.79 | 10.90 |
| -14 | 52.12 | 53.54 | 54.99 | 24 | 10.28 | 10.38 | 10.49 |
| -13 | 49.68 | 51.00 | 52.36 | 25 | 9.900 | 10.00 | 10.10 |
| -12 | 47.36 | 48.60 | 49.87 | 26 | 9.532 | 9.632 | 9.732 |
| -11 | 45.16 | 46.32 | 47.51 | 27 | 9.180 | 9.279 | 9.379 |
| -10 | 43.07 | 44.16 | 45.27 | 28 | 8.842 | 8.942 | 9.041 |
| -9 | 41.09 | 42.11 | 43.15 | 29 | 8.519 | 8.618 | 8.717 |
| -8 | 39.21 | 40.16 | 41.13 | 30 | 8.209 | 8.308 | 8.406 |
| -7 | 37.43 | 38.32 | 39.22 | 31 | 7.913 | 8.010 | 8.108 |
| -6 | 35.73 | 36.57 | 37.41 | 32 | 7.628 | 7.725 | 7.823 |
| -5 | 34.12 | 34.90 | 35.69 | 33 | 7.356 | 7.452 | 7.548 |
| -4 | 32.59 | 33.32 | 34.06 | 34 | 7.094 | 7.189 | 7.285 |
| -3 | 31.14 | 31.82 | 32.51 | 35 | 6.843 | 6.938 | 7.033 |
| 36 | 6.603 | 6.696 | 6.790 | 79 | 1.679 | 1.726 | 1.774 |
| 37 | 6.372 | 6.464 | 6.558 | 80 | 1.631 | 1.677 | 1.724 |
| 38 | 6.150 | 6.242 | 6.334 | 81 | 1.583 | 1.629 | 1.675 |
| 39 | 5.938 | 6.028 | 6.119 | 82 | 1.538 | 1.582 | 1.628 |
| 40 | 5.733 | 5.823 | 5.913 | 83 | 1.493 | 1.537 | 1.582 |
| 41 | 5.537 | 5.625 | 5.714 | 84 | 1.451 | 1.493 | 1.537 |
| 42 | 5.349 | 5.436 | 5.524 | 85 | 1.409 | 1.451 | 1.494 |
| 43 | 5.168 | 5.254 | 5.341 | 86 | 1.366 | 1.408 | 1.450 |
| 44 | 4.994 | 5.079 | 5.164 | 87 | 1.325 | 1.366 | 1.407 |
| 45 | 4.827 | 4.910 | 4.995 | 88 | 1.285 | 1.325 | 1.365 |
| 46 | 4.666 | 4.748 | 4.832 | 89 | 1.247 | 1.286 | 1.325 |
| 47 | 4.512 | 4.593 | 4.675 | 90 | 1.210 | 1.248 | 1.287 |
| 48 | 4.363 | 4.443 | 4.524 | 91 | 1.174 | 1.211 | 1.249 |
| 49 | 4.220 | 4.299 | 4.379 | 92 | 1.139 | 1.176 | 1.213 |
| 50 | 4.082 | 4.160 | 4.239 | 93 | 1.106 | 1.141 | 1.178 |
| 51 | 3.955 | 4.031 | 4.109 | 94 | 1.073 | 1.108 | 1.144 |
| 52 | 3.832 | 3.907 | 3.983 | 95 | 1.042 | 1.076 | 1.111 |
| 53 | 3.713 | 3.787 | 3.862 | 96 | 1.012 | 1.045 | 1.080 |
| 54 | 3.598 | 3.671 | 3.745 | 97 | 0.9824 | 1.015 | 1.049 |
| 55 | 3.486 | 3.558 | 3.631 | 98 | 0.9540 | 0.9862 | 1.019 |
| 56 | 3.379 | 3.449 | 3.521 | 99 | 0.9266 | 0.9582 | 0.9907 |
| 57 | 3.275 | 3.344 | 3.415 | 100 | 0.9001 | 0.9310 | 0.9629 |
| 58 | 3.174 | 3.243 | 3.312 | 101 | 0.8753 | 0.9056 | 0.9369 |
| 59 | 3.077 | 3.144 | 3.213 | 102 | 0.8513 | 0.8810 | 0.9117 |
| 60 | 2.983 | 3.049 | 3.116 | 103 | 0.8281 | 0.8573 | 0.8874 |
| 61 | 2.892 | 2.957 | 3.023 | 104 | 0.8057 | 0.8343 | 0.8638 |
| 62 | 2.804 | 2.868 | 2.933 | 105 | 0.7839 | 0.8120 | 0.8410 |
| 63 | 2.719 | 2.782 | 2.846 | 106 | 0.7629 | 0.7904 | 0.8189 |
| 64 | 2.637 | 2.699 | 2.762 | 107 | 0.7426 | 0.7696 | 0.7975 |
| 65 | 2.557 | 2.618 | 2.680 | 108 | 0.7229 | 0.7494 | 0.7767 |
| 66 | 2.480 | 2.540 | 2.601 | 109 | 0.7038 | 0.7298 | 0.7567 |
| 67 | 2.406 | 2.464 | 2.524 | 110 | 0.6854 | 0.7109 | 0.7372 |
| 68 | 2.334 | 2.391 | 2.450 | 111 | 0.6675 | 0.6925 | 0.7183 |
| 69 | 2.264 | 2.321 | 2.378 | 112 | 0.6502 | 0.6747 | 0.7001 |
| 70 | 2.197 | 2.252 | 2.309 | 113 | 0.6334 | 0.6575 | 0.6823 |
| 71 | 2.131 | 2.186 | 2.242 | 114 | 0.6171 | 0.6407 | 0.6652 |
| 72 | 2.068 | 2.122 | 2.176 | 115 | 0.6014 | 0.6245 | 0.6485 |
| 73 | 2.007 | 2.060 | 2.113 | 116 | 0.5861 | 0.6088 | 0.6324 |
| 74 | 1.948 | 2.000 | 2.052 | 117 | 0.5713 | 0.5936 | 0.6167 |
| 75 | 1.891 | 1.941 | 1.993 | 118 | 0.5569 | 0.5788 | 0.6015 |
| 76 | 1.835 | 1.885 | 1.936 | 119 | 0.5430 | 0.5645 | 0.5868 |
| 77 | 1.782 | 1.830 | 1.880 | 120 | 0.5295 | 0.5506 | 0.5725 |
| 78 | 1.730 | 1.777 | 1.827 | ||||
에어컨 온도 온도조절 장치 센서 문제
당신의 에어콘이 가능 시간 고장이 나서 그리고 아무리 나빠도 있는 것처럼 보인다는 시간이 있습니다. 이것이 발생할 때, 그것은 센서 문제에 기인할 수 있었습니다. 찾은지 알면 이 문제를 해결하는 것 오히려 쉬울 수 있습니다. 그러나 더 쉽게 그것은 정확하게 어떻게 센서가 일하는지 알면 무엇을 찾는지 아는 것입니다. 어떻게 온도조절 장치 센서가 일하는지고 불완전한 센서를 중재할 때 어떠한 증상을 찾은 에어 서플라이 난방 & 에어콘이 공유할 것입니다. 에어컨 문제를 결정함으로써, 당신은 여름 남은 시간을 위해 시원한 채로 있을 수 있습니다.
어떻게 온도조절 장치 센서가 에어컨에서 일합니까?
온도조절 장치 센서는 증발기 코일에 인접합니다. 이러한 코일은 당신의 에어콘 장치 안에서 있습니다. 공기가 반송통기관을 통하여 빨려 들어간 것처럼, 공기는 센서와 코일을 옆을 지납니다. 공기가 센서를 통과한 것처럼, 그것은 온도를 읽고, 당신의 온도조절 장치 위의 설정과 저 읽기를 비교합니다. 공기가 그리고 나서 더 따뜻하면 당신의 바람직한 설정, 센서가 압축기를 활성화하 또는 다시 말하면 건물의 내부를 냉각시키기 시작할 것입니다. 당신의 온도조절 장치 위의 똑같은 설정된 온도에 센서를 통과하는 공기가 하락하면 그것은 또한 반대에서 일합니다. 만약 이것이 발생하면, 그것이 압축기를 차단할 것입니다. 이것은 온도조절 장치 센서의 주요 기능입니다.
나쁜 온도조절 장치 센서의 증상
센서가 바르게 일하고 있지 않을 때, 그것은 적절한 활성화 주기 사이에 무작위로 ON과 OFF를 순환시킬 수 있습니다. 당신의 집이 너무 뜨겁거나 너무 춥는지 이것은 의미합니다, 온도조절 장치가 틀 수 있습니다 또는 떨어져서 적절한 기온이 충족되기 전에 또는 내부가 또한 춥거나 따뜻한 내부일 수 있을 때. 실패하거나 결점이 있는 센서의 주요 지시기는 엉뚱한 사이클입니다.
DIY 온도조절 장치 센서 수리
당신이 HVAC 기술자를 소집하기 전에 먼저 시도할 수 있는 약간의 단순 수리가 있습니다. 에어컨을 쫓아버리는 것 시작되세요. 이후, 모든 전원을 차단하세요. 당신의 유닛에 전력을 끄기 위해 전기 판넬에 브레이커를 사용하세요. 보통 고미다락에 위치하고, 증발기 코일을 노출시키기 위해 커버를 제거한 실내 유닛에 가세요. 센서가 또한 코일로부터 떨어진 만곡되거나, 직접 접촉을 한다는 것을 확인하세요. 또한 활동이 면 있, 양쪽은 문제을 얻는 관계자일 수 있습니다. 당신은 장소로 센서를 되돌려 놓고 싶을 것입니다. 그것은 가까울 필요가 있지만, 코일과 함께 직접 접촉을 하거나로부터 너무 멀리 부재중이어서는 안됩니다. 만약 당신이 센서의 적절한 배치에 대해 확신하지 않으면, 수리를 완료하기 위해 전문적 HVAC 기술자를 부르는 것은 최고입니다.
